CCC认证 防火阀 FHF WSDc-FK

产品获得CCCF(CCC)认证。 防火阀 FHF WSDc-FK安装在通风、空调调节系统的送、回风管道上,平时呈开启状态,火灾时当管道内烟气温度达到70℃时关闭,并在一定时间内能满足漏烟量和耐火完整性要求,起隔烟阻火作用的阀门。防火阀一般由阀体、叶片、执行机构和温感器等部件组成。

所属分类:

产品详情

CCC认证 防火阀 FHF WSDc-FK

一、产品定义

    安装在通风、空调调节系统的送、回风管道上,平时呈开启状态,火灾时当管道内烟气温度达到70℃时关闭,并在一定时间内能满足漏烟量和耐火完整性要求,起隔烟阻火作用的阀门。

防火阀一般由阀体、叶片、执行机构和温感器等部件组成。

二、型号描述

    FHF --A×B      A:阀门公称宽度      B:阀门公称高度

     ①-产品控制方式    W:温感器控制自动关闭    S:手动控制关闭

                                   Dc:电控电磁铁关闭         Dj:电控电机关闭

                                   Dq :电控气动机构关闭

     ②-产品功能代号    F:具有风量调节功能    Y:具有远距离复位功能

                                   K:具有阀门开、关到位后的位置信号反馈功能

举例说明:

       FHF-WSDc-FK-630400表示具有温感器(70℃)自动关闭、手动关闭、电控电磁铁关闭、具有风量调节功能和阀门关到位后的信号反馈功能。

三、产品特点

      1 泄漏量低,气密性能好;

      2 防腐蚀性能强,使用寿命长;

      3 阀门启闭灵活,位置反馈信号准确;

      4 耐火完整性好。

四、性能参数

      1 公称压力:环境温度下≤300Pa

      2 适用介质:空气(烟气);

      3 泄漏量:    a:环境温度下,阀门叶片前后压差300±15Pa静压,单位面积的泄漏量≤500m3/(m2)

                          b:在规定耐火( GB/T15930)时间内,阀门叶片前后300±15pa 静压,单位面积的泄漏量≤700m3/(m2)

      4 耐火时间:≥1.5h ( GB/T15930 )。

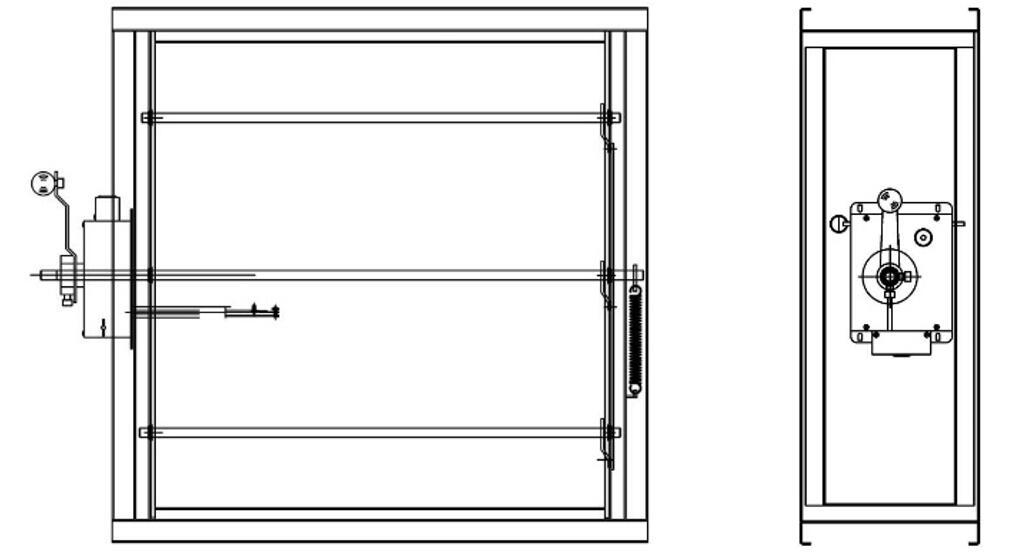

五、防火阀外形



六、防火阀规格尺寸

序号

B

A

160

200

250

320

400

500

630

800

1000

1250

1600

2000

1

120























2

160





















3

200















4

250













5

320













6

400













7

500











√▲



8

630













√▲



9

800















√▲

√▲

10

1000





















√▲

√▲

22

1250





















√▲

√▲

注:▲为组合型;FHF-WSDc-FK-A╳B中,A和B分别为阀门公称宽度和高度。


        组合型阀门是获得消防3C证的阀门组合,组合的阀门满足通风面积(配套要求的接口);

        组合型阀门下单时必须告知阀门的安装方式(管道式、壁式或其他);

        为了同用户的安装尺寸保持一致,若用户没有特别说明,公司产品不会再法兰上打孔。
